Podrobné novinky v Autodesk Revit 2014

Na začátku dubna byla uvedena nová verze BIM aplikace Autodesk Revit Architecture 2014 (prozatím v anglické verzi, česká lokalizace se připravuje). Podrobný přehled novinek verze 2014 (včetně variant Revit MEP a Structure) najdete v dalších odstavcích. Program Autodesk Revit 2014 je rovněž součástí projekční sady Autodesk Building Design Suite 2014 a dalších Design Suite.

S novinkami Revitu 2014 se můžete seznámit i naživo v rámci květnové roadshow CAD Studia - Autodesk Live 2014.

Novinky platformy Revit 2014

1. Energetická analýza stavebních objektů

• Plně automatické generování analytického modelu pro energetickou analýzu
• Pracuje s objekty místnost a prostor, nebo i bez nich
• Využití dat modelu Revitu pro přímou energetickou analýzu v různých úrovních detailu

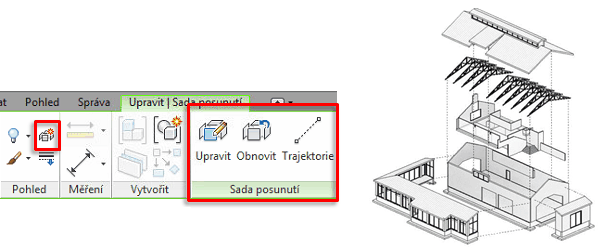

2. Rozložené pohledy

• Tato nová funkce pracuje jen s 3D pohledy, použít je možné ortografický i perspektivní pohled



• Posun každého prvku je proveden pouze v aktuálním pohledu a neplatí tak pro celý model.
• Trajektorii posunu je možné nastavit ve dvou typech, přímé čáry, nebo zalomené (např. pokud je potřeba prvky posunout dále od modelu, pro větší přehlednost)



3. Nové ukotvení oken

• Ukotvení oken do jednoho společného panelu se záložkami.
• API pro vývojáře

4. Materiály

• Složité rozhraní pro používání materiálů, které bylo ve verzi 2013, je pryč! :-)
• Prohlížeč materiálů a editor v jednom dialogu se záložkami -> lepší vyhledávání a výběr.

5. Nepravoúhlé ořezové oblasti

• Možnost upravit tvar ořezové oblasti nebo detailu v pohledu pomocí nástrojů pro náčrt.
• Náčrt nového tvaru je omezen, není možné použít křivku či oblouk.

6. Bod výpočtu místnosti pro další kategorie

• Přidání funkce do všech rodin souvisejících s objektem místnosti
• Zajištění správného započítání prvku do místnosti/prostoru i když je umístěn mimo

7. Tabulky

• vylepšené vlastnosti textu a formátování tabulky
• vylepšený přístup k datům a zobrazení
• možnost zobrazení obrázku v záhlaví tabulky

8. Vylepšení výběru objektů

• Přístup k novým volbám výběrů přes panel Úpravy nebo stavový řádek
  • Výběr připojení – možnost povolit výběr odkazovaných souborů a jednotlivých objektů v připojeních. Připojené soubory mohou být modely Revitu, CAD soubory a mračna bodů.
  • Výběr podložených objektů – možnost vybírat objekty obsažené v podkladu
  • Výběr zamknutých objektů – možnost vybrat objekty kliknutím na vnitřní plochu místo okrajů
  • Výběr objektů podle plochy – možnost vybrat objekty které jsou připnuty na místě a nemohou být přesunuty
  • Táhnout prvky výběru – možnost přetáhnout objekty bez nutnosti nejprve je vybrat – nežádoucímu posunu objektů, lze zabránit zakázáním této volby

9. Rozdělování pohledů

• Stejný příkaz a použití jako u řezů
• Konfigurace čáry pohledu pro lepší správu pohledů
• Vyjmutí nechtěných nebo překrývajících se objektů v pohledech

10. Vlastnosti dočasného pohledu

• Výběr šablony pohledu jako dočasného zobrazení
• Snižuje nutnost ukládání a udržování pracovních pohledů

11. Výkon při navigaci v pohledu

• Vypnutí graficky náročných efektů během použití příkazů posun pohledu/zoom/orbit
• Podporováno ve všech pohledech a disciplínách

12. Schodiště a zábradlí

• prefabrikované schodiště může být nyní připojeno k podlahové desce



• Vylepšené umísťování schodiště



• Možnost definovat šířku ramene před vytvořením schodiště na liště možností nebo po dokončení schodiště pomocí dočasných kót



• Rovnoběžné uchopení umožňuje využít zarovnání s jinými objekty, jako jsou referenční roviny, stěny, trámy.



• Přímá manipulace s podestou



13. Editace poklepáním

• Poklepání na objekt spustí určitý režim úprav
• Nastavení v Možnostech

14. Mračna bodů

• Nové jádro pro zpracování mračen bodů
• Uchopování bodů a detekce rovin
• Nové možnosti zobrazení

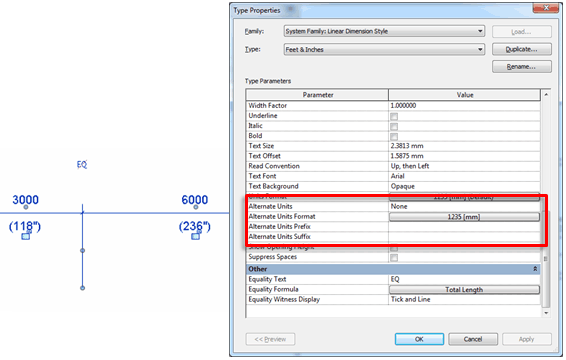

15. Kóty – alternativní jednotky

• Alternativní jednotky a jejich současné zobrazení s primárními
• Podporovány všechny typy kót

16. Spolupráce

• Vylepšení exportu do IFC, DWF, DWG a DXF a aktualizace standardů hladin
• Vylepšení importu IFC, DWG a DXF
• Možnost po importu „rozložit“ 3D tělesa na 3D objekty Revitu

17. Další vylepšení

• Možnost použít násobný výběr (např. na rastrové obrázky) a poté použít příkazy pro přenesení do popředí/pozadí



• Popisování materiálů v uzamčených 3D pohledech



• Variabilnost parametru ve skupině – měnící se hodnoty parametrů připojených do skupin - > Hodnoty jsou vázány na typ skupiny, nebo Hodnoty se mohou lišit v instanci skupiny



  Přístupné jen u typů parametru – text, plocha, objem, měna, hustota objemu, URL, materiál a < Typ rodiny… >.
• Kontrola zarovnání rozdělených povrchů



18. Vylepšené API

• vylepšení pro vizualizace, pohledy, sdílení, terén, jednotky, připojení souborů, import/export
• načítání doplňků bez nutnosti restartování Revitu

Revit MEP

1. Vyústky vzduchotechniky na potrubí

• Vložení vyústek přímo na potrubí
• Nové knihovní prvky vzduchotechnických vyústek

2. Omezení úhlů

• Možnost omezení dostupných úhlů při návrhu a úpravě trubek, potrubí, vedení a kabelových žlabů

3. Zakončení

• Jednodušší vytváření zakončení potrubí a trubek
• Přidání zakončení na všechny otevřené segmenty potrubních a trubních systémů



4. Vyhledávací tabulky

• Vyloučení potřeby externí CSV tabulky
• Přidání dat z tabulky CSV přímo do rodiny
• Import/export nebo vymazání vyhledávací tabulky pro rodiny

5. Vylepšené výpočty pro potrubí a trubky

• Výpočet dimenzování potrubí a trubek přesunuto do API – možnost využít místní zvyklosti pro výpočet
• K dispozici nástroje pro kontrolu výpočtů

6. Zdravotechnika

• Nová šablona (podporuje odpadní vody, dešťové odpadní potrubí a další)
• Nové dělení pohledů

7. Rozdělování systémů

• Nová možnost rozdělit velké systémy na menší
• Nové menu, prohlížeč systému a nástroje v pásu karet

Revit Structure

1. Vylepšený analytický model

• Filtry uzlů podle stavu připojení
• Možnost zobrazení v různých barvách pro připojené a nepřipojené uzly



• Možnost vykazovat analytické a fyzikální vlastnosti prvků v jedné tabulce



2. Výztuže

• Definování tvaru výztuže podle evropských standardů
• Zaoblování výztuže



• Nové typy a možnosti editace vazeb výztuže





• Vylepšené popisování výztuží



3. Vylepšené umisťování nosníků a výztuh

• Vylepšené zarovnání geometrie nosníků a výztuh s odsazením
• Viditelnost čáry umístění vybraných prvků

4. Spojování geometrie

• Nový přepínač pořadí připojení geometrie

Viz též PDF verze ke stažení - Revit 2014 (3.3MB) a videa k Revit 2014 na YouTube kanálu CAD Studia.

Pro další informace prosím kontaktujte CAD Studio, největšího prodejce Autodesk Revit v ČR a SR.
