Novinky aplikace AutoCAD Plant 3D 2014 a P&ID 2014

Rozšířeným CAD nástrojem pro projektování potrubních systémů a technologických celků v chemickém, potravinářském, energetickém a zpracovatelském průmyslu je CAD aplikace firmy Autodesk - AutoCAD Plant 3D, schematický nástroj AutoCAD P&ID, respektive zvýhodněná sada Autodesk Plant Design Suite. Podrobnosti viz stránka AutoCAD Plant 3D.

Jaké novinky přinášejí (kromě funkcí jádra AutoCAD 2014) nově uvedené verze 2014 těchto potrubních aplikací?

AutoCAD P&ID

Off-page Connectors

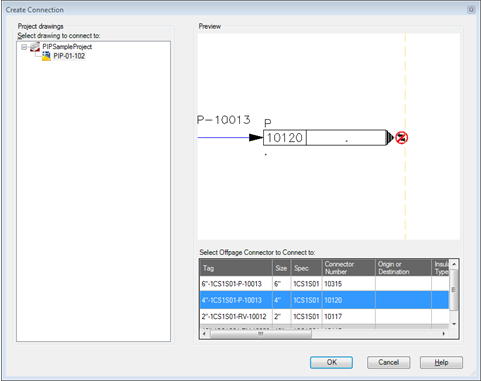

Propojení tras mezi výkresy bylo vylepšeno. Při vytváření spojení je vidět náhled na konektor a seznam vyhovujících konektorů.

Zároveň se u konektoru zobrazují nové grafické symboly vyjadřující stav konektoru.

Pokud se u konektoru zobrazí výstražný trojúhleník, je možné zobrazit a opravit chyby v přehledném dialogu:

Drawing Checker

Pomocí nového nástroje Drawing Checker (kontrola výkresu) lze zobrazit veškeré popisky, které vyžadují aktualizaci.

AutoCAD Plant 3D

Orthographic Drawings

Tvorba 2D pohledů byla značně vylepšena.

Viz videoukázka:

Isometric Views

Kromě kolmých pohledů lze vytvářet i izometrické pohledy.

Add Jog

Pomocí nástroje Jog (výklenek) lze vytvářet zalomené a nepravidelné řezy.

Hidden Line Piping

Při generování pohledu lze zvolit, zda se mají zobrazovat skryté hrany nebo se mají skrýt nebo zobrazit všechny hrany objektů:

Matchlines

Na výkrese lze zobrazit koordinační čáry, které definují obvod generované oblasti.

Cut Pipe Symbols

U potrubí, které je v řezné rovině, lze zobrazit symbol řezu.

Paper Check

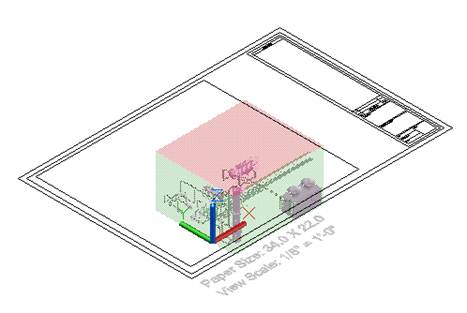

Pomocí náhledu výkresu lze snadno zkontrolovat, zda se pohled v daném měřítku vejde na výkres.

Pipe Gap Tool

Na vygenerovaném pohledu lze přerušit část potrubí a zobrazit tak potrubí skryté za tímto potrubím.

Display Defaults

V nastavení projektu lze:

• Určit umístění objektů do hladin
• Zvolit výchozí nastavení skrytých hran a zobrazení os u kolen.



Coordinate Annotations

Na potrubí lze vkládat celou řadu pozičních popisek jako Spodní hrana potrubí, horní hrana atd.

Další informace o AutoCADu Plant 3D, jeho knihovnách, využití souborového formátu DWG, databázích a o propojení na další potrubní aplikace vám rádi poskytnou odborníci firmy CAD Studio. Vyžádejte si nezávazné předvedení nebo si stáhněte Trial verze těchto aplikací.
